ZSZ減速機

發布時間：2023-06-03人氣：988

ZSZ減速機是按國家標準生產的外嚙合漸開線斜齒圓柱齒輪減速機。本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。
減速機適用范圍如下：
1.高速軸轉速不大于1500轉/分。
2.齒輪傳動圓周速度不大于20米/秒。
3.工作環境溫度為-40～45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
ZSZ減速機型號有：ZSZ160、ZSZ180、ZSZ200、ZSZ224、ZSZ250、ZSZ280、ZSZ315、ZSZ355、ZSZ400、ZSZ450、ZSZ500、ZSZ560、ZSZ630、ZSZ710。
ZSZ減速機特點
1.齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用磨齒工藝，精度高，接觸性好。
2.傳動效率高：三級大于90%。
3.運轉平穩，噪音低。
4.體積小，重量輕，使用壽命長，承載能力高。
5.易于拆檢，易于安裝。

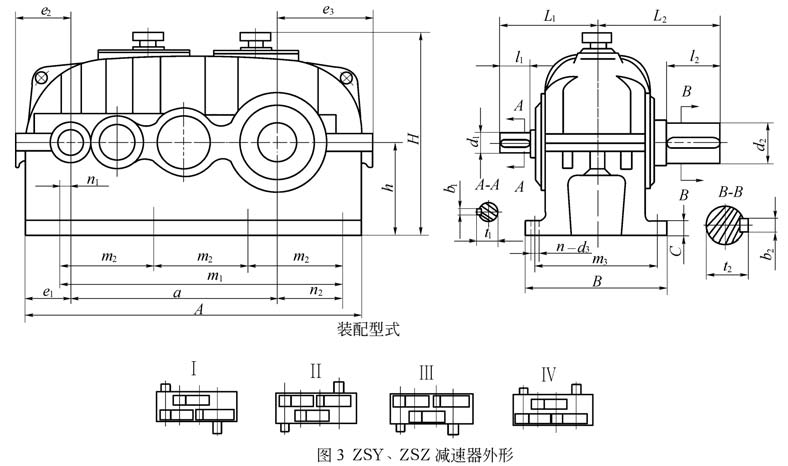

ZSZ減速機規格尺寸

規格	A	B	H　　≈	a	i=22.4～71					i=80～100					d2(m6)	ι2	L2	b2	t2
規格	A	B	H　　≈	a	d1(m6)	ι1	L1	b1	t1	d1(m6)	ι1	L1	b1	t1	d2(m6)	ι2	L2	b2	t2
160	600	290	375	352	24	36	166	8	27	19	28	158	6	21.5	75	105	245	20	79.5
180	665	320	435	395	28	42	187	8	31	22	36	181	6	24.5	85	130	285	22	90
200	745	355	492	440	32	58	218	10	35	22	36	196	6	24.5	95	130	300	25	100
224	840	390	535	496	38	58	233	10	41	24	36	211	8	27	100	165	355	28	106
250	930	450	589	555	42*	82*	282	12	45	32	58	258	10	35	110	165	380	28	116
280	1025	500	662	620	48	82	307	14	51.5	38	58	283	10	41	130	200	440	32	137
315	1160	570	749	699	48	82	337	14	51.5	42	82	337	12	45	140	200	470	36	148
					i＝22.4～35.5					i＝40～90
355	1280	600	870	785	60	105	380	18	64	48	82	357	14	51.5	170	240	530	40	179
400	1420	690	968	880	65	105	410	18	69	55	82	387	16	59	180	240	560	45	190
450	1610	750	1067	989	70	105	450	20	74.5	60	105	450	18	64	220	280	640	50	231
					i＝22.4～45					i＝50～90
500	1790	830	1170	1105	80	130	515	22	85	65	105	490	18	69	240	330	730	56	252
560	2010	910	1320	1240	95	130	530	25	100	75	105	505	20	79.5	280	380	820	63	292
630	2260	1030	1480	1395	110	165	625	28	116	85	130	590	22	90	300	380	880	70	314
710	2540	1160	1655	1565	120	165	685	32	127	90	130	650	25	95	340	450	1010	80	355

* 當i=63和i=71時，軸伸尺寸d1=32、l1=58。

規格	C	m1	m2	m3	n1	n2	e1	e2	e3	h	地腳螺栓孔		質量/kg	潤滑油量/L
規格	C	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	質量/kg	潤滑油量/L
160	32	510	170	245	38	120	83	107	188	180	18.5	8	170	10
180	32	570	190	275	37.5	137.5	85	109	209	200	18.5		205	14
200	40	630	210	300	40	150	97.5	128	238	225	24		285	19
224	40	705	235	335	43.5	165.5	110.5	141	263	250	24	8	390	26
250	50	810	270	380	60	195	120	158	293	280	28		540	36
280	50	855	285	430	35	200	120	160	325	315	28		750	53
315	63	960	320	490	40	221	143	189	364	355	35		940	75
355	63	1080	360	520	42.5	252.5	143	188	398	400	35	8	1400	115
400	80	1200	400	590	45	275	155	215	445	450	42		1950	160
450	80	1350	450	650	48	313	178	240	505	500	42		2636	220
500	100	1500	500	710	55	335	200	277	557	560	48	8	3800	300
560	100	1680	560	790	70	370	235	324	624	630	48		5100	450
630	125	1890	630	890	72.5	422.5	255	344	694	710	56		7060	520
710	125	2130	710	1000	92.5	472.5	297.5	400	780	800	56		9205	820

ZSZ齒輪減速機功率

公稱傳動比i	公稱轉速 /r·min-1		規　　格
	輸入　n1	輸出　n2	160	180	200	224	250	280	315	355	400	450	500	560	630	710
	輸入　n1	輸出　n2	公稱輸入功率P1/kW
22.4	1500	67	8.9	13.5	17	29.4	37	51	74	115	153	209	259	447	567	—
	1000	44	6.1	9.2	12	20.7	25	36	53	83	113	157	190	322	411	627
	750	33	4.6	7.0	8.8	16.0	19	27	41	65	89	118	147	252	318	484
25	1500	60	7.6	11	15	27.2	33	49	74	111	146	199	250	433	549	—
	1000	40	5.2	7.6	10	19.2	22	33	50	79	108	149	183	312	399	601
	750	30	4.0	5.8	7.7	14.8	17	25	38	60	85	113	143	243	307	465
28	1500	54	6.9	10	14	24.1	31	45	67	101	132	186	254	384	544	—
	1000	36	4.7	7.0	9.5	17.0	22	29	46	73	98	139	173	278	393	587
	750	27	3.6	5.4	7	13.1	16	22	34	55	77	104	128	215	301	445
31.5	1500	48	6.1	9.1	12	21.8	27	38	60	94	125	175	228	364	511	—
	1000	32	4.1	6.2	8.3	15.4	19	26	41	64	92	129	155	256	357	523
	750	24	3.2	4.8	6.1	11.9	14	20	30	48	70	94	115	194	267	393
35.5	1500	42	5.4	8.1	11	19.4	24	35	53	85	116	164	202	339	448	—
	1000	28	3.7	5.5	7.6	13.7	17	24	36	58	82	116	137	230	321	474
	750	21	2.8	4.2	5.7	10.6	13	18	27	44	63	84	102	175	246	355
40	1500	38	4.9	7.1	10	17.2	22	32	47	73	101	149	182	305	401	—
	1000	25	3.3	4.9	6.9	12.1	15	22	32	50	73	103	123	207	285	435
	750	19	2.5	3.7	5.1	9.3	11	17	24	38	56	75	91	157	218	327
45	1500	33	4.3	6.2	8.7	13.9	18	26	40	66	87	127	163	263	342	—
	1000	22	2.9	4.2	6	9.7	12	18	27	45	63	91	110	185	241	369
	750	17	2.2	3.2	4.5	7.5	9	14	20	34	49	66	82	142	183	281
50	1500	30	3.6	5.2	7.3	12.9	17	24	35	57	79	117	139	242	330	488
	1000	20	2.4	3.6	5	9.1	12	16	24	39	56	82	94	164	224	330
	750	15	1.9	2.7	3.7	7.0	8.6	13	18	30	43	59	70	124	168	247
56	1500	27	3.4	4.9	6.8	12.0	16	23	32	51	70	101	123	208	287	407
	1000	18	2.3	3.3	4.6	8.5	11	16	22	34	49	70	84	147	204	288
	750	13.4	1.8	2.5	3.5	6.6	8	12	16	26	38	51	62	112	153	220
63	1500	24	2.8	4.3	5.8	10.6	12	19	29	43	58	87	107	194	272	368
	1000	16	1.9	2.9	4	7.4	8.4	13	20	29	41	61	72	131	183	248
	750	12	1.5	2.2	3	5.7	6.3	9.7	15	22	32	44	54	100	136	184
71	1500	21	2.6	3.9	5.3	8.8	11	17	26	38	52	77	97	159	226	322
	1000	14	1.8	2.7	3.6	6.2	7.5	11	18	26	37	54	66	112	160	219
	750	10.6	1.4	2.0	2.7	4.8	5.6	8.8	13	20	28	39	49	87	122	163
80	1500	18.8	2.2	3.3	4.7	7.7	9.2	14	22	33	43	67	80	147	204	294
	1000	12.5	1.5	2.3	3.2	5.4	6.3	9.6	15	22	30	47	54	99	134	198
	750	9.4	1.2	1.7	2.4	4.1	4.7	7.3	12	17	23	34	40	75	100	155
90	1500	16.7	2.0	2.9	4.1	7.1	8.6	13	21	30	39	60	71	118	173	230
	1000	11.1	1.4	2.0	2.8	5.0	6	8.8	14	20	27	42	48	83	122	163
	750	8.3	1.1	1.5	2.1	3.9	4.4	6.7	10	15	21	30	36	64	90	125
100	1500	15	1.6	2.3	3.5	6.1	7.4	11	17	—	—	—	—	—	—	—
	1000	10	1.1	1.6	2.4	4.4	5	7.8	11	—	—	—	—	—	—	—
	750	7.5	0.85	1.2	1.8	3.4	3.8	6.0	8.5	—	—	—	—	—	—	—
